Плагин для автоматического создания отверстий в стенах и перекрытиях в местах пересечения инженерных коммуникаций.
Основной функционал
Плагин автоматизирует создание заданий на отверстия:
- Определение пересечений воздуховодов, кабельных лотков, труб с несущими конструкциями
- Размещение семейств отверстий в стенах и перекрытиях по найденным пересечениям
- Запись габаритных параметров в созданные семейства для последующей маркировки

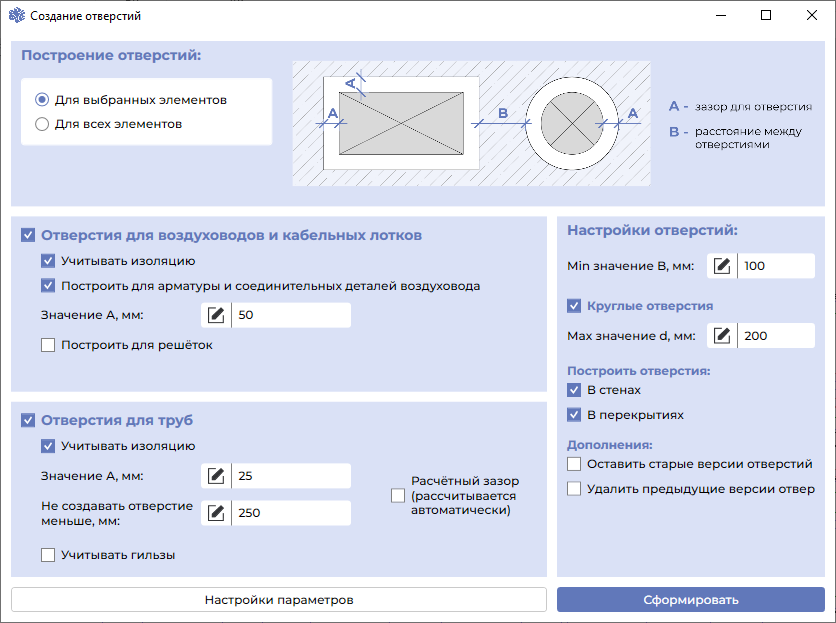

Главное меню
В главном меню доступны следующие элементы управления:
- Режим построения - для выбранных элементов или для всех элементов в модели
- Отверстия для воздуховодов и кабельных лотков - настройки зазора, учёт изоляции, арматуры и решёток
- Отверстия для труб - настройки зазора, учёт изоляции и гильз, минимальный диаметр
- Настройки отверстий - минимальное расстояние между отверстиями, форма (круглое/прямоугольное), целевые конструкции
- Кнопка Настройки параметров - настройка параметров, требуемых для работы плагина
- Кнопка Сформировать - запуск создания отверстий

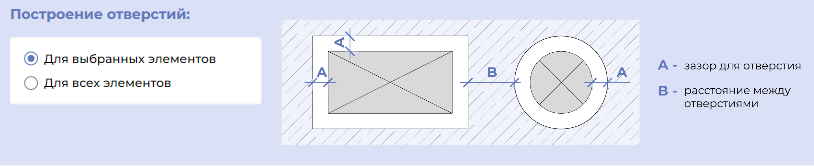

Режим построения
Для выбранных элементов - обрабатываются только предварительно выделенные в Revit элементы
Для всех элементов - обрабатываются все трубы и воздуховоды в модели

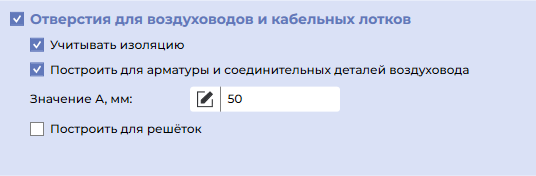

Отверстия для воздуховодов и кабельных лотков
Учитывать изоляцию - при расчёте размера отверстия к габаритам воздуховода добавляется толщина изоляции
Построить для арматуры и соединительных деталей воздуховода - отверстия создаются не только под воздуховоды, но и под фитинги (отводы, переходы, тройники)
Построить для решёток - отверстия создаются под воздухораспределители (решётки, диффузоры)
Значение А, мм - зазор, добавляемый к габаритам воздуховода с каждой стороны при расчёте размера отверстия
Отверстия для труб
Учитывать изоляцию - при расчёте диаметра отверстия к диаметру трубы добавляется толщина изоляции
Значение А, мм - зазор, добавляемый к диаметру трубы при расчёте размера отверстия
Не создавать отверстие меньше, мм - трубы с диаметром (с учётом зазора) меньше указанного значения пропускаются
Расчётный зазор - зазор рассчитывается автоматически вместо значения А
Учитывать гильзы - если на трубе установлена гильза, размер отверстия берётся по наружному диаметру гильзы
Настройки отверстий
Min значение B, мм - минимальное расстояние между краями соседних отверстий. Если новое отверстие оказывается ближе - оно не создаётся
Круглые отверстия - при включении отверстия создаются круглыми, если диаметр не превышает значение Max d
Max значение d, мм - максимальный диаметр, при котором отверстие создаётся круглым. При большем диаметре создаётся прямоугольное
Перед первым запуском необходимо привязать параметры семейства отверстий, загруженного в проект, к параметрам плагина. Окно открывается кнопкой Настройки параметров.
Обязательные параметры (плагин не запустится без их заполнения):
- СТП_Ширина - ширина отверстия
- СТП_Высота - высота отверстия
- СТП_Диаметр - диаметр отверстия
- Глубина - толщина пересекаемой конструкции
- Отметка низа (оси) - отметка низа оси пересекающего элемента
- DuctID - ID пересекающего MEP-элемента
- HostID - ID хост-элемента
- СТП_Габаритный размер - габаритный размер в виде строки
- СТП_Уровень - имя уровня
Необязательные параметры:
- Lvl_elevation - отметка уровня
- Назначение отверстия - назначение отверстия
- Наружный диаметр - наружный диаметр гильзы
- СТП_Длина - длина воздухораспределителя по типу
