Инструмент для быстрой ренумерации листов Revit и сортировки листов
Интерфейс
Кнопка плагина расположена на ленте СТП -> Общие -> Нумерация листов.

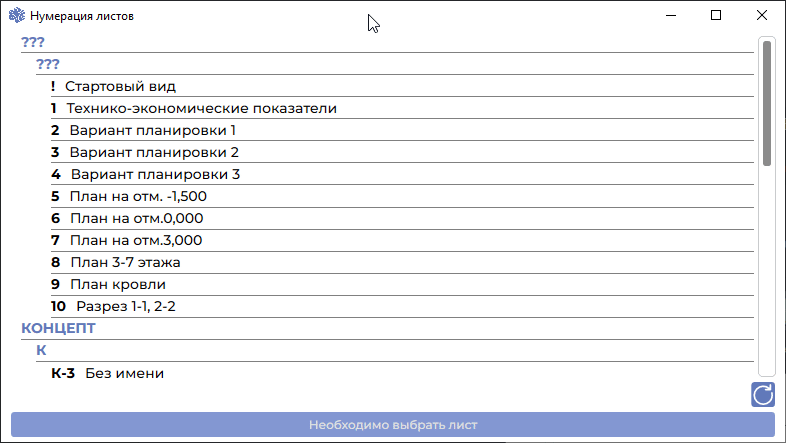

Окно состоит из двух частей:
- Дерево листов — отображает листы сгруппированными в соответствии с текущей организацией диспетчера проекта Revit. Группы выделены синим жирным шрифтом и разворачиваются автоматически.
- Выбор диапазона листов выполняется с зажатой кнопкой Shift — после выделения одного листа требуется выделить другой лист с зажатой кнопкой Shift, таким образом выбранные листы и листы между ними будут в диапазоне.
- Панель редактирования — расположена внизу окна. Показывает поле номера выбранного листа и кнопку применения. Правее — кнопка обновления списка (также доступна по F5).
- Редактировать можно только численную часть листа
Ренумерация одного листа
- Выберите один лист в дереве.
- В поле номера отредактируйте числовую часть (префикс недоступен для изменения).
- Нажмите Применить.
Плагин учитывает соседние листы той же группы с тем же префиксом:
- Если новый номер свободен и сдвиг на один шаг — соседние листы каскадно смещаются, заполняя освободившееся место.
- Если новый номер занят — выполняется перестановка: текущий лист занимает целевой номер, соседи в диапазоне сдвигаются циклически.
- Если новый номер занят и в группе только два листа — выполняется прямой обмен номерами.
Сортировка нескольких листов
- Выберите несколько листов в дереве (множественный выбор).
- Нажмите Сортировать.
Плагин перенумерует выбранные листы последовательно, начиная с наименьшего номера в выборке. Листы других групп с тем же префиксом не затрагиваются — их номера обходятся автоматически.
Важные особенности
- Изоляция групп: плагин определяет принадлежность листа к группе через организацию диспетчера Revit — листы из других групп не затрагиваются, даже если совпадает префикс номера.
